دستگاه پرتابل رادیوگرافی صنعتی عیب یابی غیر مخرب



معرفی پیشرفته‌ترین دستگاه رادیوگرافی صنعتی قابل حمل: راهکاری مدرن برای عیب‌یابی غیرمخرب

در دنیای امروز، کیفیت و ایمنی سازه‌ها و تجهیزات صنعتی از اهمیت فوق‌العاده‌ای برخوردار است. صنایع نفت، گاز، پتروشیمی، نیروگاهی، هوافضا، خودروسازی و ساخت‌وساز همگی نیازمند روش‌های دقیق و مطمئن برای بازرسی و عیب‌یابی قطعات هستند. در این میان، رادیوگرافی صنعتی به عنوان یکی از قدرتمندترین روش‌های آزمون‌های غیرمخرب (NDT) شناخته می‌شود. امروز قصد داریم یکی از پیشرفته‌ترین دستگاه‌های پرتابل رادیوگرافی صنعتی را به شما معرفی کنیم؛ دستگاهی که با ترکیب فناوری روز دنیا و طراحی کاربردی، استانداردهای جدیدی در عیب‌یابی غیرمخرب ایجاد کرده است.

رادیوگرافی صنعتی چیست و چرا به آن نیاز داریم؟

رادیوگرافی صنعتی فرآیندی است که در آن از پرتوهای ایکس یا گاما برای تصویربرداری از ساختار داخلی قطعات و مواد استفاده می‌شود. این روش بدون ایجاد کوچکترین آسیبی به قطعه، می‌تواند عیوبی مانند ترک‌ها، حفرات، تخلخل‌ها، ناهمگنی‌ها و جوش‌های نامرغوب را با دقت بسیار بالا شناسایی کند. در صنایعی که خرابی یک قطعه می‌تواند فاجعه‌بار باشد، استفاده از روش‌های دقیق رادیوگرافی صنعتی نه یک انتخاب، بلکه یک ضرورت است.

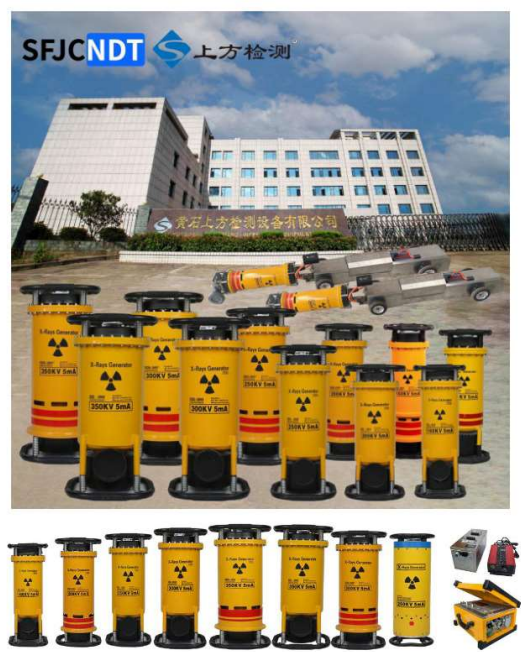

دستگاهی که امروز معرفی می‌کنیم، یک دستگاه پرتابل رادیوگرافی صنعتی از خانواده فلومترهای پرتو ایکس است که با نام مدل‌های سری XXG و XXGH در بازار عرضه می‌شود. این محصول توسط یک تولیدکننده معتبر با استفاده از باکیفیت‌ترین مواد اولیه و پیشرفته‌ترین فرآیندهای ساخت تولید شده است.

مشخصات کلی دستگاه رادیوگرافی صنعتی پرتابل

این دستگاه رادیوگرافی صنعتی در دو دسته کلی مینی سایز و کوچک طراحی و ساخته شده است. وزن فوق‌العاده کم، ابعاد جمع‌وجور و قابلیت حمل آسان، آن را به گزینه‌ای ایده‌آل برای کار در محیط‌های صنعتی دشوار تبدیل کرده است.

مشخصات مدل‌های مینی سایز (Mini Size)
مدل‌های مینی سایز این دستگاه رادیوگرافی صنعتی شامل XXG2505CL، XXGH2505CL2، XXG3005CL و XXGH3005CL2 هستند. این مدل‌ها با ولتاژ خروجی بین ۱۳۰ تا ۳۰۰ کیلوولت طراحی شده‌اند. توان این مدل‌ها بین ۲.۵ تا ۳ کیلوولت آمپر است. اندازه نقطه کانونی در مدل‌های مختلف بین ۱.۰ در ۳.۵ تا ۲.۵ در ۲.۵ میلی‌متر متغیر است. پوشش تشعشعی این دستگاه‌ها ۴۰ درجه برای مدل‌های استاندارد و ۳۶۰ درجه برای مدل‌های پیشرفته است. حداکثر نفوذ در فولاد بین ۲۵ تا ۴۲ میلی‌متر گزارش شده است. جریان خروجی تمام مدل‌ها ۵ میلی‌آمپر است. سیستم خنک‌کنندگی از نوع هوای اجباری بوده و وزن ژنراتور بین ۱۸ تا ۲۵ کیلوگرم است. کنترلر نیز وزنی حدود ۹ کیلوگرم دارد.

مشخصات مدل‌های سایز کوچک (Small Size)
مدل‌های سایز کوچک شامل طیف گسترده‌ای از XXG1605 تا XXGH3505Z هستند. ولتاژ خروجی در این مدل‌ها از ۳۰ کیلوولت تا ۳۵۰ کیلوولت متغیر است. توان دستگاه‌ها بین ۱.۵ تا ۳.۵ کیلوولت آمپر است. اندازه نقطه کانونی در مدل‌های مختلف از ۱.۰ در ۱.۰ تا ۲.۵ در ۲.۵ میلی‌متر متغیر است. پوشش تشعشعی ۴۰ درجه یا ۳۶۰ درجه بر اساس مدل انتخاب می‌شود. حداکثر نفوذ در فولاد بین ۱۲ تا ۶۰ میلی‌متر است. جریان خروجی ۵ میلی‌آمپر ثابت است. سیستم خنک‌کنندگی هوای اجباری بوده و وزن ژنراتور بین ۱۷.۵ تا ۳۶ کیلوگرم است. کنترلر نیز در تمام مدل‌ها حدود ۹ کیلوگرم وزن دارد.

اجزای اصلی دستگاه رادیوگرافی صنعتی

این دستگاه رادیوگرافی صنعتی از اجزای باکیفیتی تشکیل شده است که هر کدام نقشی حیاتی در عملکرد بی‌نظیر آن ایفا می‌کنند:
۱. ژنراتور اشعه ایکس (تعداد: ۱ عدد) – قلب تپنده دستگاه که پرتو ایکس تولید می‌کند.۲. کنترلر مدل SF-7 – مغز متفکر دستگاه با قابلیت‌های پیشرفته میکروکنترلی.۳. کابل‌های برق مخصوص – با طول‌های ۱ متری و کیفیت ساخت عالی.۴. فیوز ۲۰ آمپر (تعداد: ۵ عدد) – برای حفاظت از مدارهای الکتریکی.۵. کابل اتصال زمین – برای ایمنی کامل پرسنل.۶. جعبه حمل حرفه‌ای آلومینیومی (تعداد: ۲ عدد) – برای جابجایی آسان و ایمن.۷. دفترچه راهنما و گواهی کیفیت – برای اطمینان از اصالت و کیفیت محصول.

ویژگی‌های برجسته دستگاه رادیوگرافی صنعتی پرتابل

وزن سبک و طراحی قابل حمل
یکی از بزرگترین چالش‌ها در رادیوگرافی صنعتی، سنگینی و حمل دشوار تجهیزات است. این دستگاه با وزنی بین ۱۷ تا ۳۶ کیلوگرم برای ژنراتور و فقط ۹ کیلوگرم برای کنترلر، یکی از سبک‌ترین دستگاه‌های موجود در بازار است. ساختار ماجولار و رادیاتور آلومینیومی باکیفیت علاوه بر کاهش وزن، باعث افزایش ۳۰ درصدی راندمان دفع حرارت شده است.
نسبت زمان تابش به زمان توقف ۱:۱
در بسیاری از دستگاه‌های رادیوگرافی صنعتی، پس از هر بار تابش باید زمان طولانی برای خنک‌شدن دستگاه صبر کنید. اما در این محصول، نسبت زمان تابش به زمان توقف دقیقاً ۱ به ۱ است؛ یعنی به ازای هر دقیقه کار، فقط یک دقیقه زمان نیاز دارید تا دستگاه آماده کار بعدی شود. این ویژگی به طور چشمگیری بهره‌وری بازرسی‌های صنعتی را افزایش می‌دهد.

سیستم خودآموز و هوشمند

دستگاه رادیوگرافی صنعتی مجهز به یک سیستم کنترل میکروکامپیوتری با قابلیت خودآموزی است. این سیستم می‌تواند پارامترهای مختلف را شناسایی کرده و تنظیمات بهینه را به صورت خودکار اعمال کند. حتی اگر برق قطع شود، عملکرد دستگاه تحت تأثیر قرار نمی‌گیرد.

منبع تغذیه دو منظوره AC/DC

یکی از نقاط قوت این دستگاه، قابلیت کار با ولتاژهای ۱۱۰ ولت و ۲۵۰ ولت به صورت خودکار است. بدون نیاز به هیچ تبدیلی، دستگاه منبع تغذیه مناسب را تشخیص داده و خود را با آن سازگار می‌کند. این ویژگی برای استفاده در مناطق مختلف صنعتی و کارگاه‌های سیار بسیار حیاتی است.

مدارهای پیشرفته و مقاوم در برابر نویز

پنل کنترل این دستگاه رادیوگرافی صنعتی از قطعات SMD (مونتاژ سطحی) و کنترل دیجیتال میکروکامپیوتری بهره می‌برد. این فناوری نیاز به تنظیمات دستی را به صفر رسانده و مقاومت فوق‌العاده‌ای در برابر نویزهای الکترومغناطیسی محیط‌های صنعتی دارد.

سیستم خنک‌کننده کانالی با عملکرد مداوم

مدار دستگاه به صورت ماجولار طراحی شده و مجهز به یک سیستم خنک‌کننده کانالی است که امکان عملکرد مداوم و پایدار را فراهم می‌کند. فن خنک‌کننده کنترلر نیز به راحتی جدا می‌شود تا نظافت دوره‌ای و حفظ پایداری بلندمدت دستگاه به سادگی انجام گیرد.

تنظیم دقیق زمان و کیلوولت

تنظیم زمان تابش و ولتاژ کیلوولت از طریق ولوم‌های چرخشی سریع، دقیق و مطمئن انجام می‌شود. این مکانیزم ساده اما حرفه‌ای، کار با دستگاه را برای اپراتورهای مختلف بسیار آسان کرده است.

راه‌اندازی نرم و خاموشی تدریجی

سیستم کنترل فرکانس متغیر با قابلیت تطبیق خودکار با ژنراتورهای مختلف، همراه با راه‌اندازی نرم و خاموشی تدریجی طراحی شده است. این ویژگی از شوک‌های ناگهانی به مدارها و لوله اشعه ایکس جلوگیری کرده و عمر مفید دستگاه را افزایش می‌دهد.

گرمایش خودکار و کاهش خودکار ولتاژ

دستگاه رادیوگرافی صنعتی دارای عملکرد گرمایش خودکار (Auto Warm-up) است. همچنین در زمان تخلیه، ولتاژ به صورت خودکار کاهش می‌یابد. تنظیم مرحله‌ای زمان نیز از دیگر قابلیت‌های هوشمند این محصول است.

سیستم تشخیص خرابی فن خنک‌کننده

یکی از نوآوری‌های مهم در این دستگاه، سیستم تشخیص خرابی فن خنک‌کننده ژنراتور است. این سیستم به طور مداوم عملکرد فن را پایش کرده و در صورت بروز مشکل، هشدار لازم را صادر می‌کند تا از داغ شدن بیش از حد و آسیب به لوله اشعه ایکس جلوگیری شود.

تجهیزات ایمنی کامل

در رادیوگرافی صنعتی، ایمنی پرسنل در اولویت اول قرار دارد. این دستگاه با امکانات ایمنی زیر تجهیز شده است:

– سوکت چراغ هشدار ضد آب و ضد گرد و غبار: برای اتصال چراغ هشدار LED خارجی با ولتاژ ۲۲۰ ولت AC.
– ترمینال ایمنی: جهت اتصال به سیستم قفل درب حفاظتی اتاق تست.
– قابلیت اتصال به سیستم کنترل درب سربی: برای تضمین ایمنی کامل پرسنل.
– تنظیم آزادانه زمان تأخیر تابش: حداکثر زمان پیش‌فرض ۵ دقیقه.
– کلید قفل برق ایمن و قابل اعتماد.

طراحی ارگونومیک و مقاوم

بدنه این دستگاه رادیوگرافی صنعتی از فولاد ضدزنگ ساخته شده و پنل نشانگر رنگی دارد. درپوش بالایی با طراحی قفل داخلی، باز و بسته شدن آسان و قابلیت توقف در هر زاویه را فراهم می‌کند. ضربه‌گیرهای الاستیکی و محافظ گوشه‌ها نیز برای اطمینان بیشتر در محیط‌های کاری صنعتی تعبیه شده‌اند.

قابلیت ثبت و ذخیره مجموع زمان‌های تابش

دستگاه می‌تواند کل زمان‌های تابش انجام شده را ثبت و ذخیره کند. این ویژگی برای برنامه‌ریزی تعمیرات و نگهداری و همچنین ثبت سوابق کاری بسیار کاربردی است.

تنظیم پارامترها بدون نیاز به باز کردن درب دستگاه

از طریق ترکیب دکمه‌ها روی پنل کنترل، می‌توان پارامترهای مدل‌های مختلف را تنظیم کرد. این یعنی حتی برای تنظیمات پیشرفته هم نیازی به باز کردن درب دستگاه و دسترسی به مدارهای داخلی نیست.

لوله سرامیکی اشعه ایکس؛ قلب تخصصی دستگاه

یکی از مهمترین اجزای هر دستگاه رادیوگرافی صنعتی، لوله اشعه ایکس است. این محصول از لوله‌های سرامیکی اختصاصی استفاده می‌کند که توسط خود شرکت تولید می‌شود. مواد اولیه به کار رفته در این لوله‌ها عبارتند از:

– مس بدون اکسیژن درجه یک با خلوص ۹۹.۹۹٪ – برای رسانایی الکتریکی و حرارتی بی‌نظیر.
– سرامیک آلومینایی ۹۵ با پرس ایزوستاتیک – با چگالی بالا و مقاومت عالی.
– تارگت تنگستنی متراکم با ماشینکاری دقیق – برای تولید پرتوهای ایکس با کیفیت.
– فیلامنت فرم‌دهی شده مقاوم در دمای بالا – برای عمر طولانی و عملکرد پایدار.
– هدف فوکس نیکل خلأ – برای دقت کانونی بالا.

فرآیند تولید این لوله‌های سرامیکی شامل مراحل پیشرفته‌ای است: آبکاری بدون آلودگی قطعات، گاززدایی قطعات در دمای بالا و خلأ بالا، یونسازی سطح قطعات با پلاسمای خلأ، تست نشتی با طیف‌سنج جرمی هلیوم با نرخ نشتی بهتر از ۱۰ به توان منفی ۱۱ پاسکال بر متر مکعب بر ثانیه، استفاده از سیستم خلأ فوق‌العاده بالا و بدون روغن، و در نهایت فرآیند مونتاژ خط تولید گردش یافته و تست شده.

سیم‌پیچ ولتاژ بالا با سیم مسی ممتاز

سیم‌پیچ ولتاژ بالا در این دستگاه رادیوگرافی صنعتی از عایق مقاوم حرارتی از جنس فیلم پلی‌استر و سیم مسی بدون اکسیژن مقاوم در دمای بالا ساخته شده است. استفاده از همان تأمین‌کننده سیم مس شرکت معروف ریگاکو، مزایای زیر را فراهم کرده است:

– رسانایی بالا برای کاهش اتلاف انرژی و افزایش بهره‌وری
– سیم‌پیچی دقیق برای عملکرد پایدار در ولتاژ بالا
– کنترل کیفیت سختگیرانه برای کاهش نقص‌ها و افزایش طول عمر سیم‌پیچ

کابل‌های مقاوم و باکیفیت

کابل‌های استفاده شده در این دستگاه رادیوگرافی صنعتی با استانداردهای بالا تولید شده‌اند:

– استفاده از سوکت‌های برند معتبر
– رنگ نارنجی گرم برای ظاهر بهتر و تشخیص آسان در محیط کار
– تولید سفارشی توسط تولیدکنندگان برند
– مقاوم در برابر فشار، سایش، خوردگی، دمای بالا و پایین – مناسب برای انواع محیط‌های کاری صنعتی

کنترلر SF-7؛ مغز متفکر دستگاه

کنترلر مدل SF-7 یکی از پیشرفته‌ترین کنترلرهای موجود در بازار رادیوگرافی صنعتی است. ویژگی‌های این کنترلر شامل:

– طراحی ماجولار هسته دستگاه همراه با سیستم خنک‌کننده کانالی برای دفع مداوم حرارت
– برد کنترل با قطعات SMD و کنترل دیجیتال بدون نیاز به تنظیم پارامتر و با مقاومت بالا در برابر تداخل
– بدنه استیل ضدزنگ با پنل نشانگر رنگی و کاربری آسان
– استفاده از چیپ ۱۰۰ پین با سیگنال پایدار و عملکرد قدرتمند
– تنظیم سریع، دقیق و مطمئن زمان و کیلوولت با ولوم چرخشی
– استفاده از خازن‌های رده بالا برای عملکرد پایدارتر
– مدار اینورتر با ماژول IGBT پر قدرت و سیستم آموزش تمام اتوماتیک
– محافظ‌های الاستیکی ضد ضربه در اطراف بدنه
– نسبت زمان تابش و زمان کارکرد دقیقاً ۱:۱ و قابلیت ثبت و ذخیره زمان تابش

مزایای استفاده از این دستگاه رادیوگرافی صنعتی

۱. افزایش بهره‌وری
با نسبت ۱:۱ زمان کار به زمان استراحت و قابلیت حمل آسان، می‌توانید بازرسی‌های بیشتری را در زمان کمتر انجام دهید.

۲. کاهش هزینه‌ها
وزن سبک، مصرف بهینه انرژی و طول عمر بالای قطعات، هزینه‌های نگهداری و تعمیرات را به حداقل می‌رساند.

۳. ایمنی بالای پرسنل
سیستم‌های قفل ایمنی، چراغ‌های هشدار و قابلیت اتصال به درب‌های سربی، ایمنی اپراتورها را در بالاترین سطح تضمین می‌کند.

۴. دقت و کیفیت تصاویر
لوله سرامیکی با کیفیت و سیم‌پیچ دقیق ولتاژ بالا، تصاویر رادیوگرافی با کنتراست و وضوح عالی ارائه می‌دهد.

۵. انعطاف‌پذیری در کاربرد
با طیف گسترده‌ای از مدل‌ها با ولتاژهای ۳۰ تا ۳۵۰ کیلوولت، این دستگاه برای بازرسی انواع قطعات نازک تا ضخیم مناسب است.

کاربردهای دستگاه رادیوگرافی صنعتی پرتابل

این دستگاه رادیوگرافی صنعتی در صنایع زیر کاربرد گسترده‌ای دارد:

– بازرسی جوش خطوط لوله نفت و گاز – تشخیص ترک‌ها، تخلخل‌ها و نفوذ ناقص در جوش‌ها
– بازرسی قطعات ریخته‌گری و آهنگری – شناسایی حفرات انقباضی و ترک‌های داخلی
– بازرسی مخازن تحت فشار و بویلرها – اطمینان از سلامت دیواره‌ها و جوش‌های مخزن
– صنعت هوافضا – بازرسی قطعات حیاتی مانند توربین‌ها و سازه‌های هواپیما
– صنعت خودروسازی – کنترل کیفیت قطعات موتور و شاسی
– بازرسی سازه‌های بتنی – شناسایی موقعیت آرماتورها و حفره‌ها
– تأسیسات نیروگاهی – بازرسی دوره‌ای تجهیزات حیاتی بدون توقف تولید

جمع‌بندی

دستگاه رادیوگرافی صنعتی پرتابلی که امروز معرفی کردیم، ترکیبی از فناوری روز، کیفیت ساخت عالی، ایمنی کامل و طراحی کاربرپسند است. با وزنی سبک، قابلیت حمل آسان، نسبت کاری ۱:۱، سیستم خودآموز، لوله سرامیکی اختصاصی و کنترلر پیشرفته SF-7، این دستگاه یک سرمایه‌گذاری هوشمندانه برای هر مرکز بازرسی صنعتی است.

اگر به دنبال راهکاری مطمئن، دقیق و کارآمد برای آزمون‌های غیرمخرب و عیب‌یابی قطعات خود هستید، این محصول بهترین انتخاب شما خواهد بود. برای دریافت اطلاعات بیشتر، مشاوره تخصصی و استعلام قیمت، با کارشناسان ما تماس بگیرید. تیم فنی ما آماده است تا بهترین راهکار رادیوگرافی صنعتی را متناسب با نیازهای خاص صنعت شما ارائه دهد.
