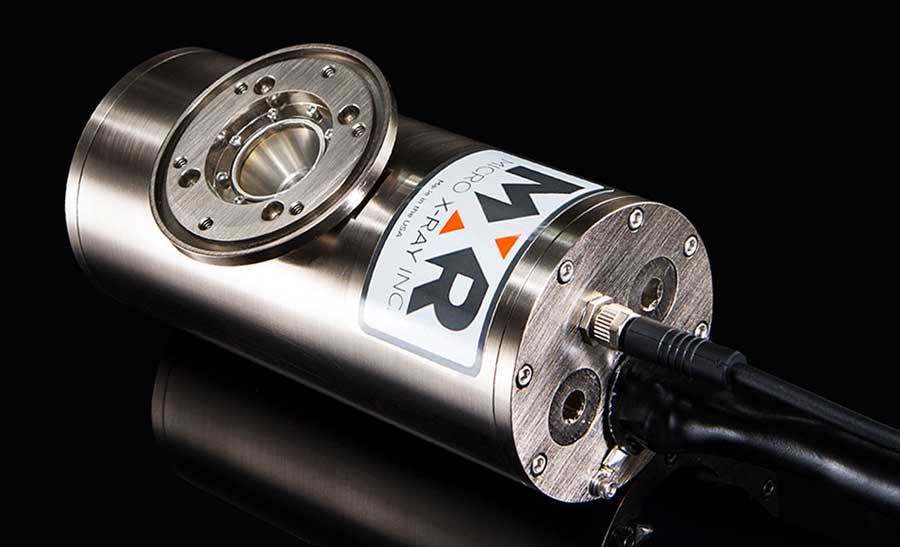

سفری به درون دستگاههای آنالیزور: انواع تیوبهای اشعه ایکس
در دنیای پیچیده علم مواد و آنالیز عنصری، دستگاههای آنالیزور اشعه ایکس نقش بیبدیلی ایفا میکنند. این دستگاهها، میتوانند ترکیب شیمیایی یک نمونه را بدون آسیب رساندن به آن، در کسری از ثانیه شناسایی کنند. اما قلب تپنده این دستگاهها، جایی که اشعه ایکس تولید میشود، تیوب اشعه ایکس است. انتخاب نوع تیوب، تأثیر مستقیمی بر کارایی، دقت و سرعت آنالیز دارد. در این مقاله، به سفری در دنیای متنوع تیوبهای اشعه ایکس میپردازیم و انواع، ساختار و کاربردهای آنها را بررسی میکنیم.
تیوب اشعه ایکس چگونه کار میکند؟
قبل از اینکه به انواع تیوبها بپردازیم، بهتر است بدانیم که چگونه اشعه ایکس تولید میشود. در سادهترین حالت، یک تیوب اشعه ایکس از سه جزء اصلی تشکیل شده است:
* کاتد (Cathode): یک رشته فلزی که با گرم شدن، الکترونها را آزاد میکند (همانند لامپ رشتهای).
* آند (Anode): یک هدف فلزی که توسط ولتاژ بسیار بالا، دارای بار مثبت میشود.
* لوله خلاء (Vacuum Tube): محیطی کاملاً خلاء که از برخورد الکترونها با مولکولهای هوا جلوگیری میکند.
هنگامی که ولتاژ اعمال میشود، الکترونهای آزاد شده از کاتد با سرعت بسیار بالایی به سمت آند شتاب میگیرند و به آن برخورد میکنند. این برخورد پر انرژی باعث تولید دو نوع اشعه ایکس میشود:
* اشعه ایکس مشخصه (Characteristic X-rays): اشعههایی با انرژی و طول موج مشخص که به جنس ماده آند وابسته است.
* اشعه ایکس ترمزی (Bremsstrahlung X-rays): اشعههایی با طیف انرژی پیوسته که از ترمز شدن الکترونها هنگام برخورد با هسته اتمها به وجود میآیند.
این اشعههای تولید شده، از طریق یک پنجره شفاف (Be Window) از تیوب خارج میشوند و به سمت نمونه هدایت میگردند.
انواع تیوبهای اشعه ایکس: تفاوت در جزئیات، تفاوت در عملکرد
تیوبهای اشعه ایکس را میتوان بر اساس معیارهای مختلفی مانند توان، نوع آند و نحوه خنککاری دستهبندی کرد.
در اینجا به مهمترین دستهبندیها میپردازیم.
۱. تیوبهای اند (Anode) ثابت در مقابل تیوبهای آند دوار (Rotating Anode)
* تیوبهای اند ثابت (Stationary Anode): در این تیوبها، آند (هدف) یک بلوک فلزی ثابت است. با برخورد الکترونها، بخش کوچکی از آند به شدت داغ میشود. برای جلوگیری از ذوب شدن آن، از سیستم خنککاری آبی یا هوایی استفاده میشود. این تیوبها به دلیل طراحی سادهتر، ارزانتر و قابل حملتر هستند و در دستگاههای آنالیزور دستی (XRF Handheld) و آنالیزورهای رومیزی کمتوان استفاده میشوند. مهمترین محدودیت آنها، توان پایین (کمتر از چند صد وات) و در نتیجه زمان آنالیز طولانیتر است.
* تیوبهای اند دوار (Rotating Anode): در این تیوبها، آند یک دیسک فلزی است که با سرعت بسیار بالایی (چند هزار دور در دقیقه) میچرخد. چرخش آند باعث میشود که الکترونها به یک نقطه ثابت برخورد نکنند، بلکه دائماً به یک سطح تازه برخورد کنند. این امر حرارت را به صورت یکنواخت در سطح دیسک پخش کرده و امکان استفاده از توانهای بسیار بالاتر (تا چندین کیلووات) را فراهم میکند. این تیوبها در دستگاههای قدرتمند آنالیزور آزمایشگاهی مانند XRF و XRD به کار میروند. توان بالا به معنای شدت اشعه ایکس بیشتر و در نتیجه زمان آنالیز کوتاهتر و دقت بالاتر است. هزینه ساخت و نگهداری این تیوبها به مراتب بیشتر از نوع ثابت است.
۲. تیوبهای پنجرهای در مقابل تیوبهای بدون پنجره
* تیوبهای پنجرهای (Windowed Tubes): این تیوبها دارای یک پنجره نازک از جنس بریلیوم (Beryllium) هستند که از خروج اشعههای ایکس نرم (کمانرژی) جلوگیری میکند. این نوع تیوبها برای آنالیز عناصر سنگینتر (مانند آهن، مس، روی) مناسب هستند و در آنالیزورهای رومیزی و دستی استفاده میشوند.
* تیوبهای بدون پنجره (Windowless Tubes): در این نوع تیوبها، اشعه ایکس بدون عبور از پنجره، مستقیماً به سمت نمونه هدایت میشود. این طراحی باعث میشود که اشعههای ایکس نرمتر (کمانرژی) نیز به راحتی به نمونه برسند و آنالیز عناصر سبک (مانند کربن، اکسیژن، نیتروژن) را امکانپذیر سازند. این تیوبها در دستگاههای پیشرفته و گرانقیمت آزمایشگاهی که نیاز به آنالیز عناصر سبک دارند، به کار میروند.
۳. انواع آند در تیوبهای اشعه ایکس
انتخاب جنس آند، یکی از مهمترین تصمیمات در طراحی یک تیوب اشعه ایکس است، زیرا تعیینکننده انرژی و شدت اشعه ایکس مشخصه خواهد بود. برخی از رایجترین فلزات مورد استفاده به عنوان آند عبارتند از:
* رودیوم (Rh): یکی از بهترین فلزات برای آند است، زیرا میتواند طیف گستردهای از اشعههای ایکس با انرژی متوسط تا بالا را تولید کند. این تیوبها در آنالیزورهای XRF عمومی و چندمنظوره بسیار پرکاربرد هستند.
* تنگستن (W): به دلیل نقطه ذوب بسیار بالا، برای تیوبهایی با توان بالا ایدهآل است. معمولاً در سیستمهای CT و رادیوگرافی استفاده میشود.
* کروم (Cr): برای آنالیز عناصر سبکتر (مانند تیتانیوم، وانادیوم) مناسب است.
* مولیبدن (Mo): معمولاً در دستگاههای XRF مخصوص آنالیز فلزات گرانبها و پودرهای معدنی به کار میرود.
* مس (Cu): یکی از رایجترین آندها در دستگاههای پراش اشعه ایکس (XRD) است.
انتخاب تیوب مناسب: یک تصمیم استراتژیک
انتخاب تیوب اشعه ایکس مناسب برای یک دستگاه آنالیزور، به چند عامل کلیدی بستگی دارد:
* نوع کاربرد: آیا نیاز به آنالیز عناصر سبک دارید یا سنگین؟ آیا به دقت بالا نیاز دارید یا سرعت آنالیز برایتان مهمتر است؟
* بودجه: تیوبهای با توان بالا و آند دوار گرانقیمتتر هستند.
* محیط کار: در محیطهای صنعتی، ممکن است نیاز به تیوبهای مقاومتر باشد.
برای مثال، یک آنالیزور دستی XRF که برای آنالیز آلیاژها در میدان استفاده میشود، معمولاً از یک تیوب کمتوان با آند رودیوم یا تنگستن و پنجره بریلیوم استفاده میکند. در مقابل، یک دستگاه آنالیزور XRF در آزمایشگاههای تخصصی، ممکن است از یک تیوب پرتوان با آند دوار و پنجره نازک برای آنالیز عناصر سبک و سنگین با دقت بسیار بالا بهره ببرد.
نتیجهگیری
تیوب اشعه ایکس، قلب دستگاههای آنالیزور است و عملکرد آن تأثیر مستقیمی بر نتایج آنالیز دارد. درک انواع تیوبها، از تیوبهای ساده با آند ثابت گرفته تا تیوبهای پیچیده و پرتوان با آند دوار، به ما کمک میکند تا دستگاه مناسب را برای کاربرد مورد نظرمان انتخاب کنیم. هر تیوب، با توجه به طراحی خاص خود، مزایا و محدودیتهای مشخصی دارد و این دانش به مهندسان و تحلیلگران اجازه میدهد تا با بهرهگیری حداکثری از پتانسیل دستگاههای خود، به نتایجی دقیقتر و قابل اعتمادتر دست یابند. این تکنولوژی پیشرفته، دنیای ما را با سرعت و دقت بیشتری کاوش میکند و امکانات جدیدی را برای علم و صنعت فراهم میسازد.
